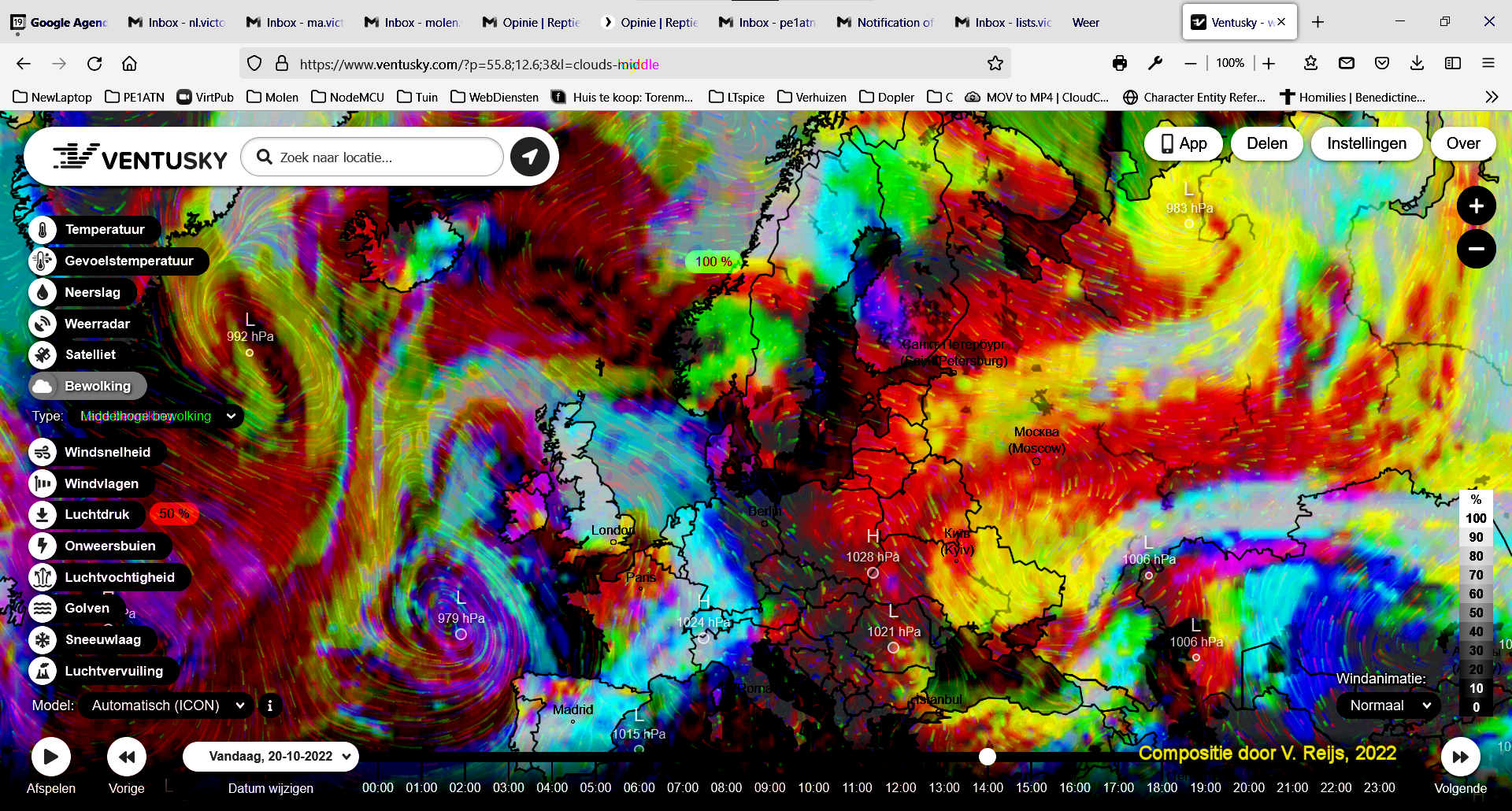

Men kan zwart-wit drie-wolken-niveau kaarten op het Internet vinden. Met die drie-wolken-niveau kaarten, kan er (handmatig) een RGB-compositie gemaakt worden. Zie hieronder een RGB-compositie:
RGB-compositie van drie
wolken-niveau kaarten (Laag
[R], Midden [G] en Hoog [B]) (RGB-compositie
door VR)
Rood (R):
alleen wolken op Laag niveau; groen (G):
alleen wolken op Midden niveau; en blauw (B):
alleen wolken op Hoog noveau. Kombinatie van kleuren geeft
kombinatie van wolken niveaus: wit (RGB):
wolken op Laag, Midden en Hoog; licht blauw (GB);
wolken op Midden en Hoog; geel (RG): wolken op Laag en Midden; paars (RB): wolken op Hoog en
Laag; zwart/donkergrijs (-): geen wolken; enz.
Van Denemarken naar Nederland zie je: blauw
(Hoog [Cs]), lichtblauw (Hoog [Cs] en Midden [As]) en
wit/lichtgrijs (Hoog [Cs], Midden [As] en Laag [St/Ns]): dus een
kenmerk van een warmtefront passage.

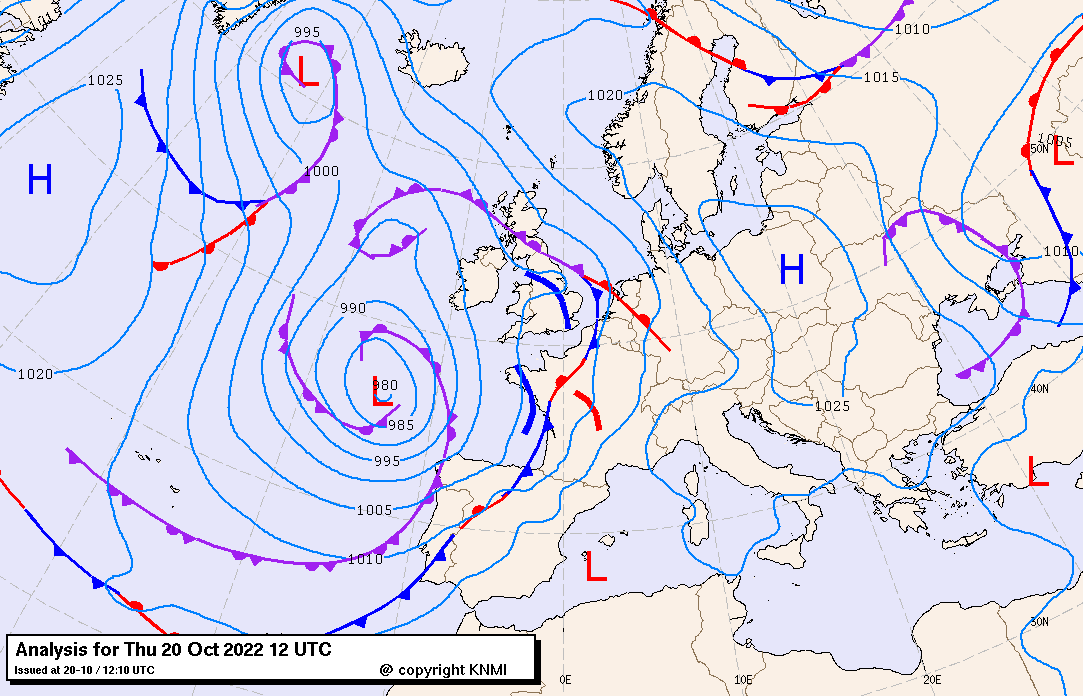

Vergelijk bovenstaande RGB-compositie met KNMI weerkaart van dezelfde tijd:

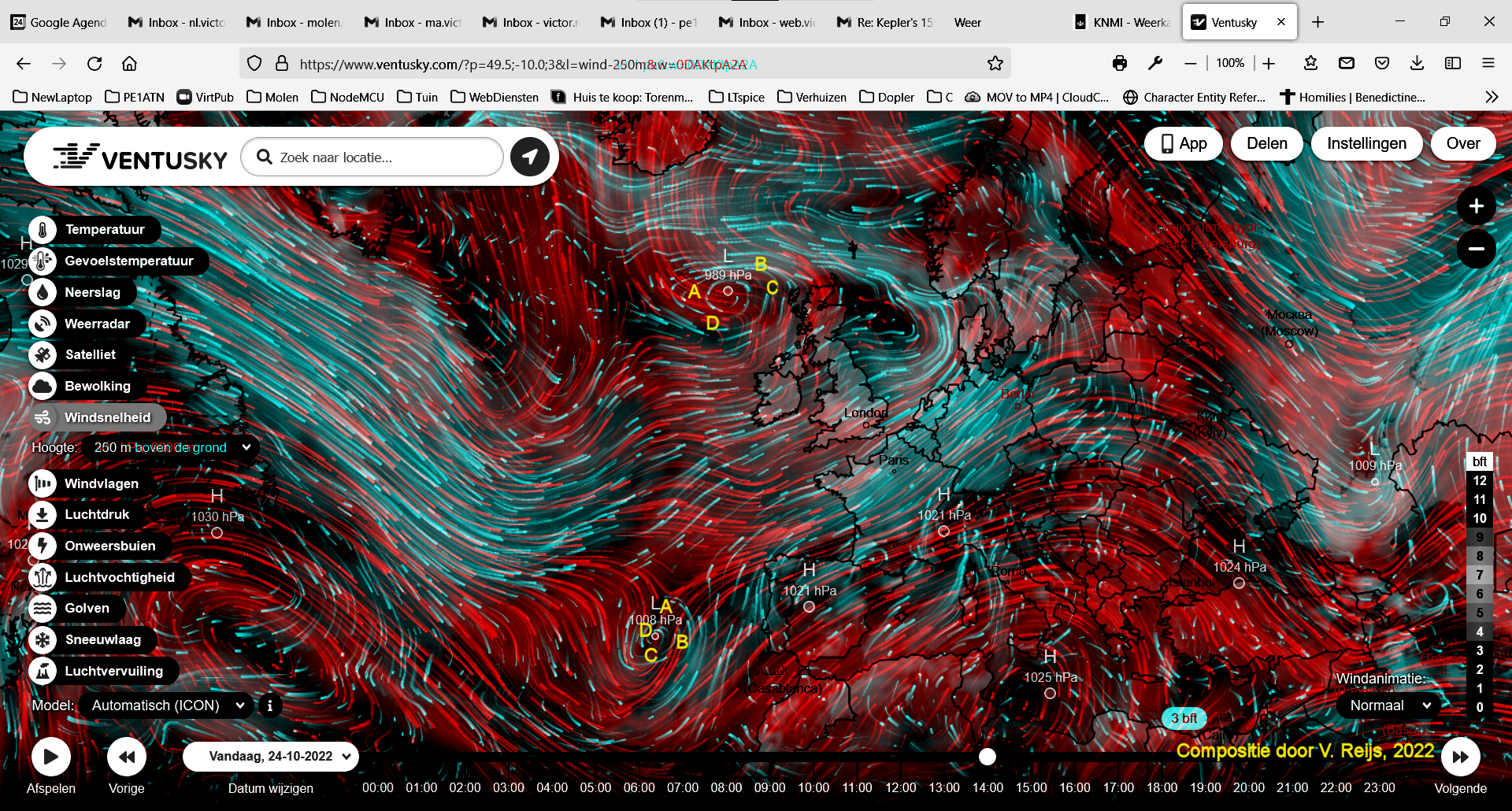

De gekruiste
winden zijn te bekijken door een voorbeeld van de
windsnelheden op verschillende hoogtes (950hPa [L]: lichtblauw
en 300hPa [U]: rood):
In sommige bronnen staat dat de
bewegingsrichting van lagedrukgebieden samen hangt met de
windrichting in de warme sector (aka langs de isobaren aldaar).
Deze windrichting wordt veroorzaakt door de straalstroom, die
meestal boven het begin van de splitsing kou en warmte front
ligt [Watts, 2020, blz. 60-61]. Dit geldt dus niet voor heel
oude lagedrukgebieden (lange occlusies) of lagedrukgebieden met
hele lange kou/warmte fronten, omdat de lagedrukkern dan ook
verder verwijderd is van het begin van de warme sector
(splitsing kou en warme front).
Zie hieronder een paar voorbeelden.

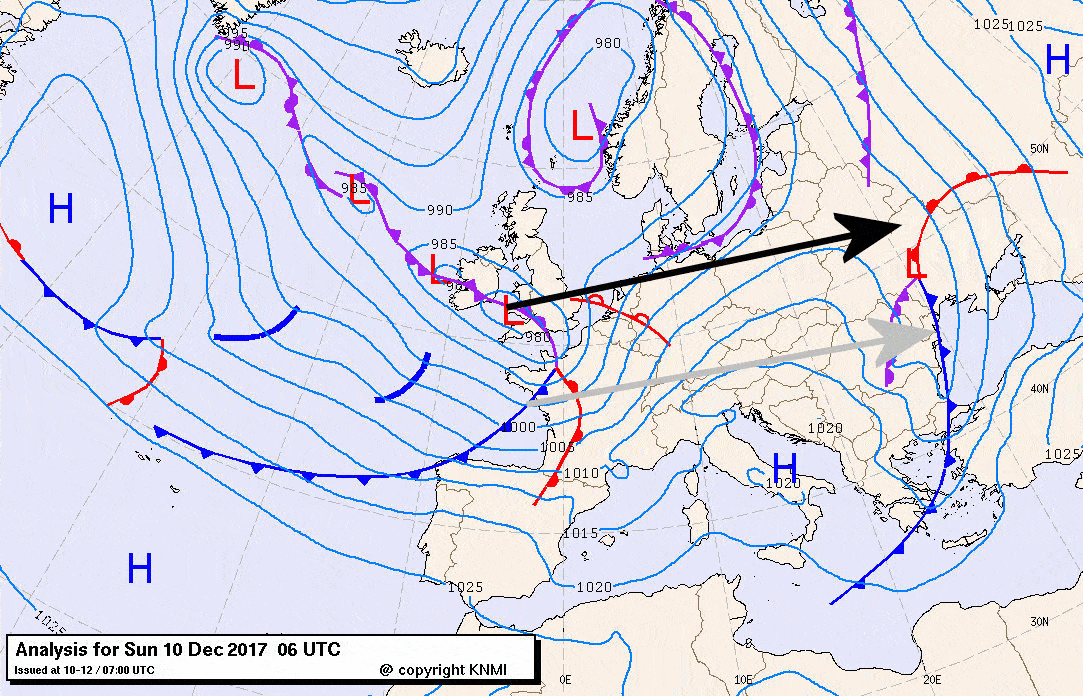

In onderstaande zesde uur plaatjes van
KNMI: De grijze pijl is de gemiddelde richting van de isobaren
in de warme sector, en diezelfde richting wordt door de zwarte
pijl ook aangegevn vanaf de lagedrukkern. Gaande naar het
volgende zes uur plaatje, kan men zien of de volgende positie
van de lagedrukkern ook min of meer de richting van de zwarte
pijl (gemiddelde isobaar in warme sector) volgt:
(animatie
door VR)
In onderstaande zesde uur plaatjes van KNMI: De grijze pijl is de gemiddelde richting van de isobaren in de warme sector, en diezelfde richting wordt door de zwarte pijl ook aangegevn vanaf de lagedrukkern. Gaande naar het volgende zes uur plaatje, kan men zien of de volgende positie van de lagedrukkern ook min of meer de richting van de zwarte pijl (gemiddelde isobaar in warme sector) volgt:
(animatie
door VR)
In onderstaande zesde uur plaatjes van KNMI: De grijze pijl is de gemiddelde richting van de isobaren in de warme sector, en diezelfde richting wordt door de zwarte pijl ook aangegevn vanaf de lagedrukkern. Gaande naar het volgende zes uur plaatje, kan men zien of de volgende positie van de lagedrukkern ook min of meer de richting van de zwarte pijl (gemiddelde isobaar in warme sector) volgt:
(animatie
door VR)
In onderstaande zesde uur plaatjes van KNMI: De grijze pijl is de gemiddelde richting van de isobaren in de warme sector, en diezelfde richting wordt door de zwarte pijl ook aangegevn vanaf de lagedrukkern. Gaande naar het volgende zes uur plaatje, kan men zien of de volgende positie van de lagedrukkern ook min of meer de richting van de zwarte pijl (gemiddelde isobaar in warme sector) volgt:
In onderstaande zesde uur plaatjes van KNMI: De grijze pijl is de gemiddelde richting van de isobaren in de warme sector, en diezelfde richting wordt door de zwarte pijl ook aangegevn vanaf de lagedrukkern. Gaande naar het volgende zes uur plaatje, kan men zien of de volgende positie van de lagedrukkern ook min of meer de richting van de zwarte pijl (gemiddelde isobaar in warme sector) volgt:
